JY-516P 瓶盖4印1烫CCD视觉定位智能组合生产线

JY-516P 全伺服瓶盖4印1烫CCD视觉定位智能组合生产线

一，设备特性：

        此设备是为酒盖高端工艺而研发，最多可二次上机印刷8色+2色烫金。总线伺服工控系统，

        双视觉定位系统套色更精准，可轻松实现一机多用，最大程度为客户节省设备采购成本，最大可能为客户节省人力资源。

二，设备的技术要点及工序流程：

①　人工将待丝网印刷工件倒入提升机储料斗内，提升机自动提升至理料盘内；

②　理料盘自动理料选型至储料轨道上，进行正反识别选型后送入印刷机进料滑轨内，并通过自身重量滚动滑行至

      上料瓶托内，感应有料进行自动装夹；

③　进料机械手自动装夹至转盘的工装夹具轴上，夹具轴与印刷瓶盖间为微紧配，达到在其他工位时不移位不掉落；

④　高精度16工位旋转转台依次转位，分别进行静电除尘，视觉顶部特征定位，视觉瓶盖侧身特征定位，有无工件

      检测，第一色丝网印刷， LED UV 油墨固化，第二色丝网印刷，LED UV 油墨固化，第三色丝网印刷， LED UV

      油墨固化，第四色丝网印刷，LED UV 油墨固化，瓶盖侧身丝印后烫金，机械手自动夹取下料，输送带自动送出，

      人工收集装箱检测；（印刷4色可任意搭配，不用的工位可关掉，烫金为在丝印字体上烫印）

⑤　丝网印刷为自动有料印刷，无件时不丝网印刷；同理烫金也一样，有件时烫金，无件不烫金

⑥　自动套色印刷完成。

⑦　循环以上的动作，实现不停机连续自动印刷，达到高效率高品质生产的目的。

------------------------------------------------------------

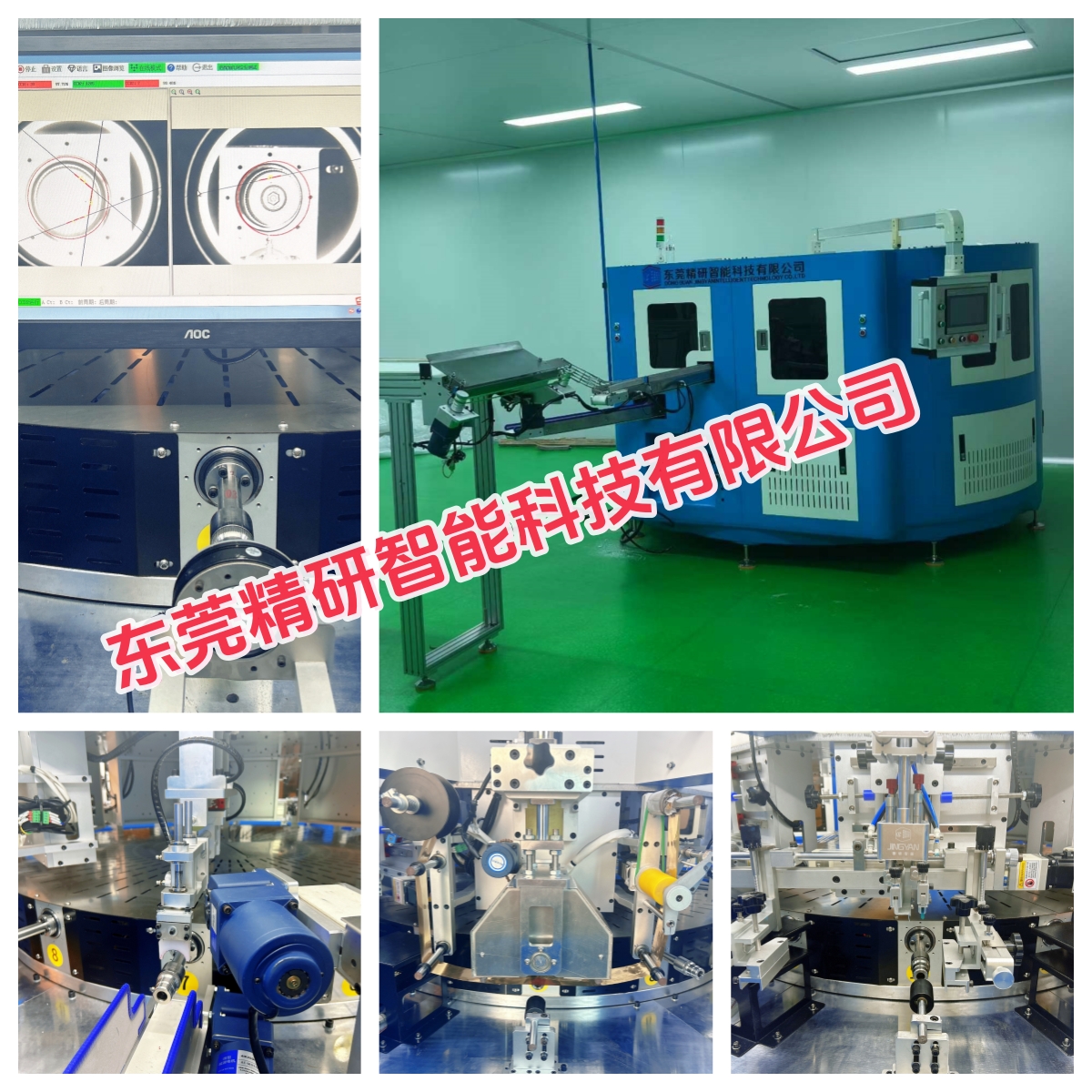

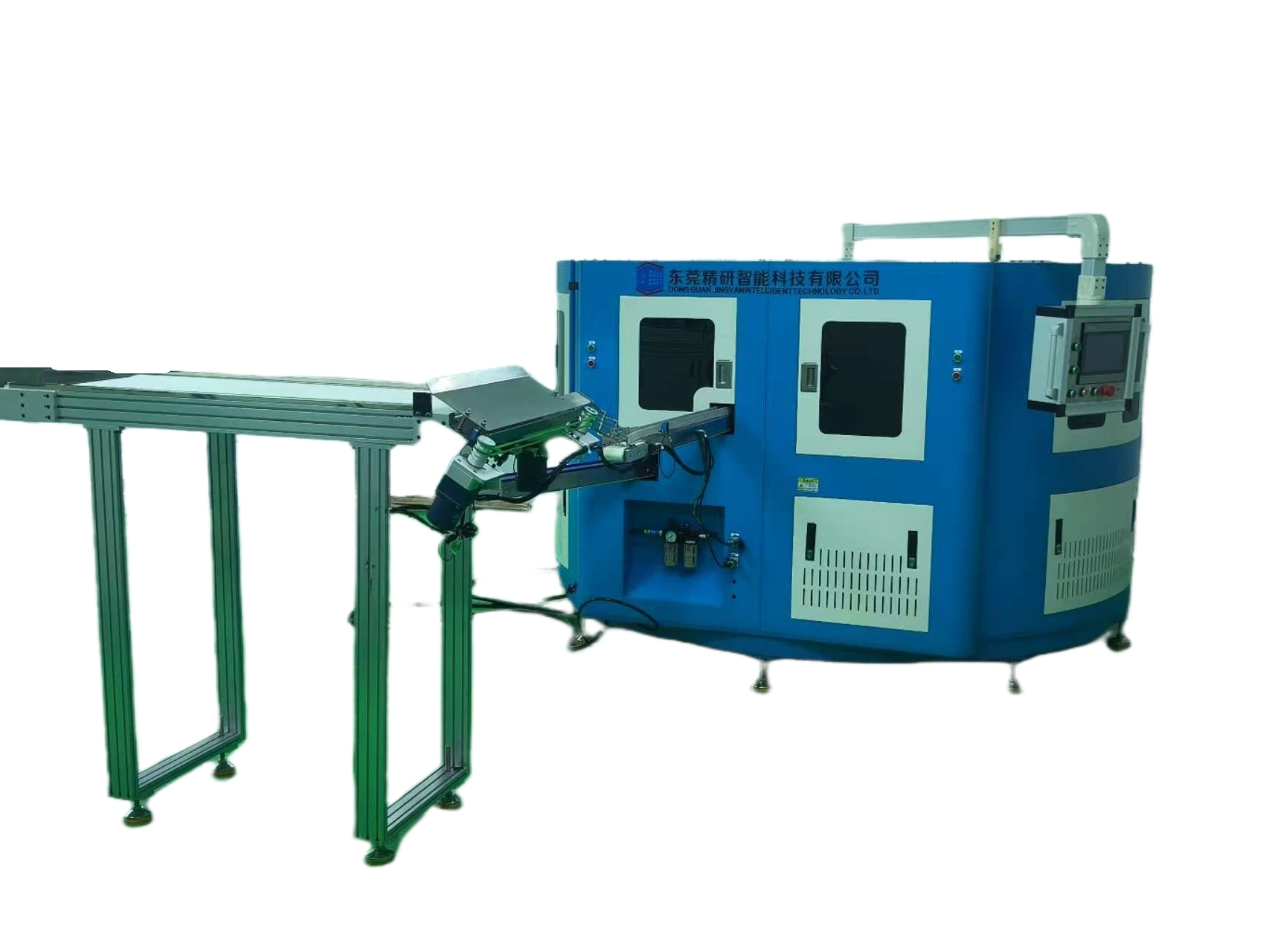

三，设备外观展示：

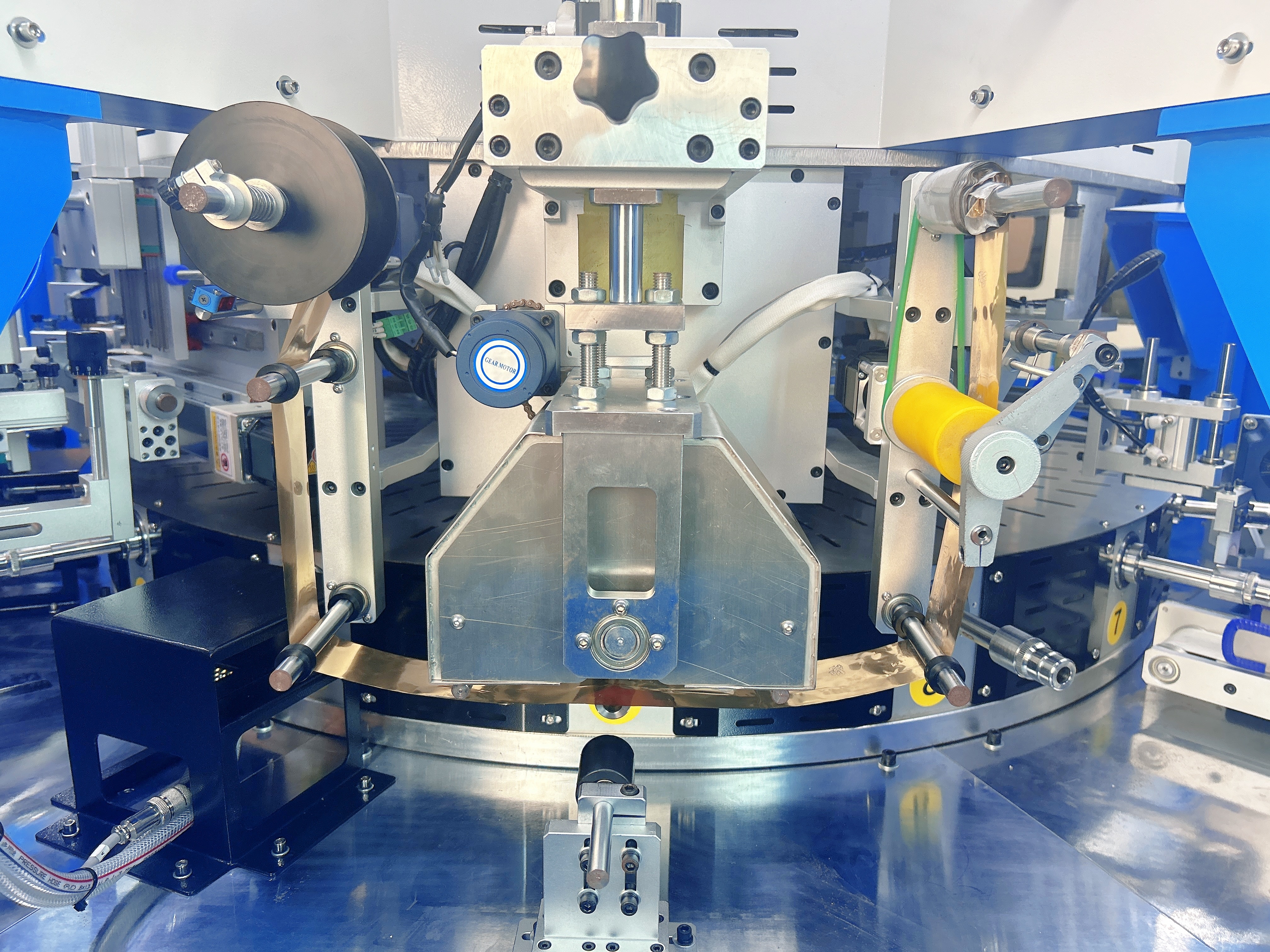

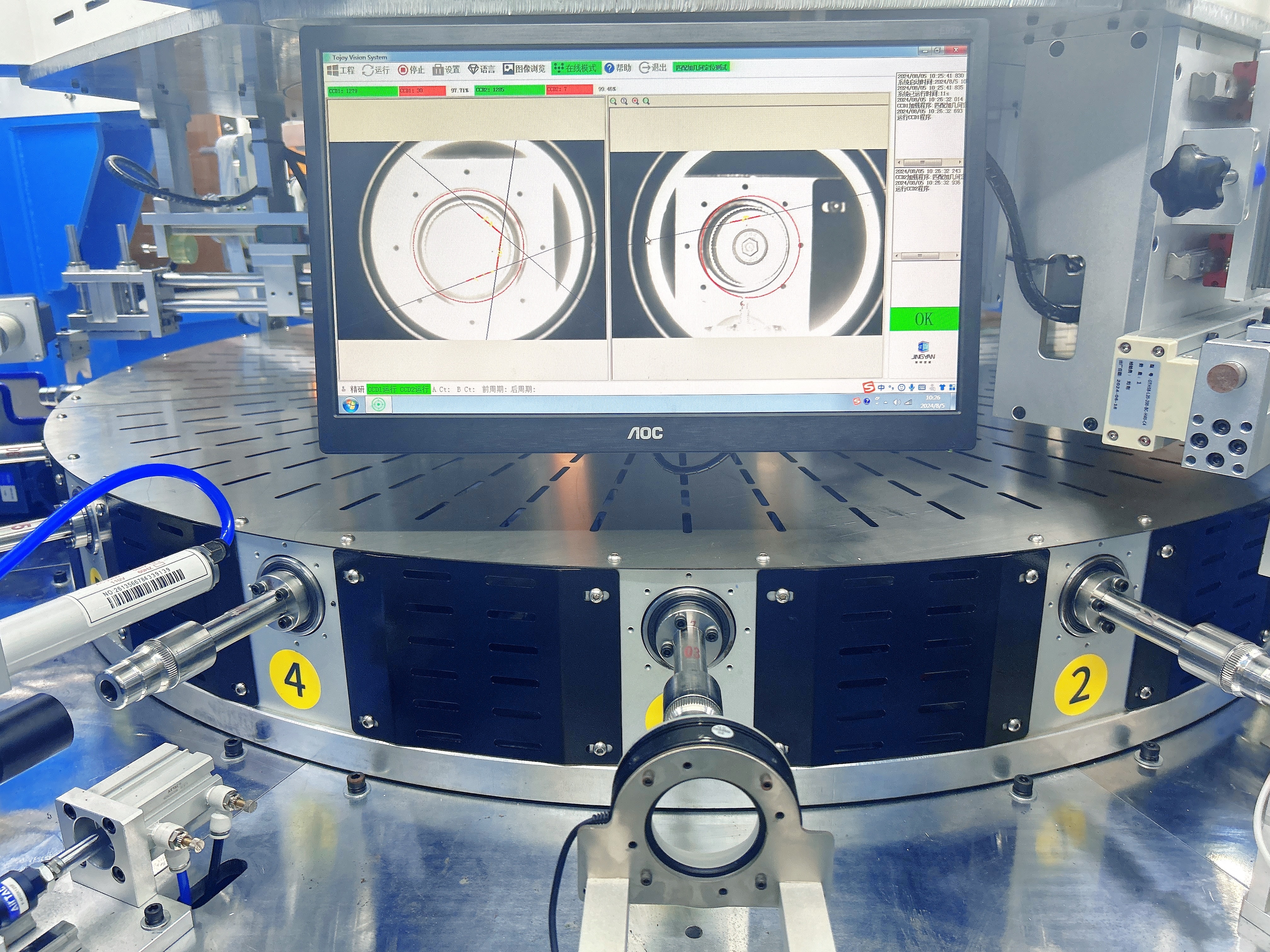

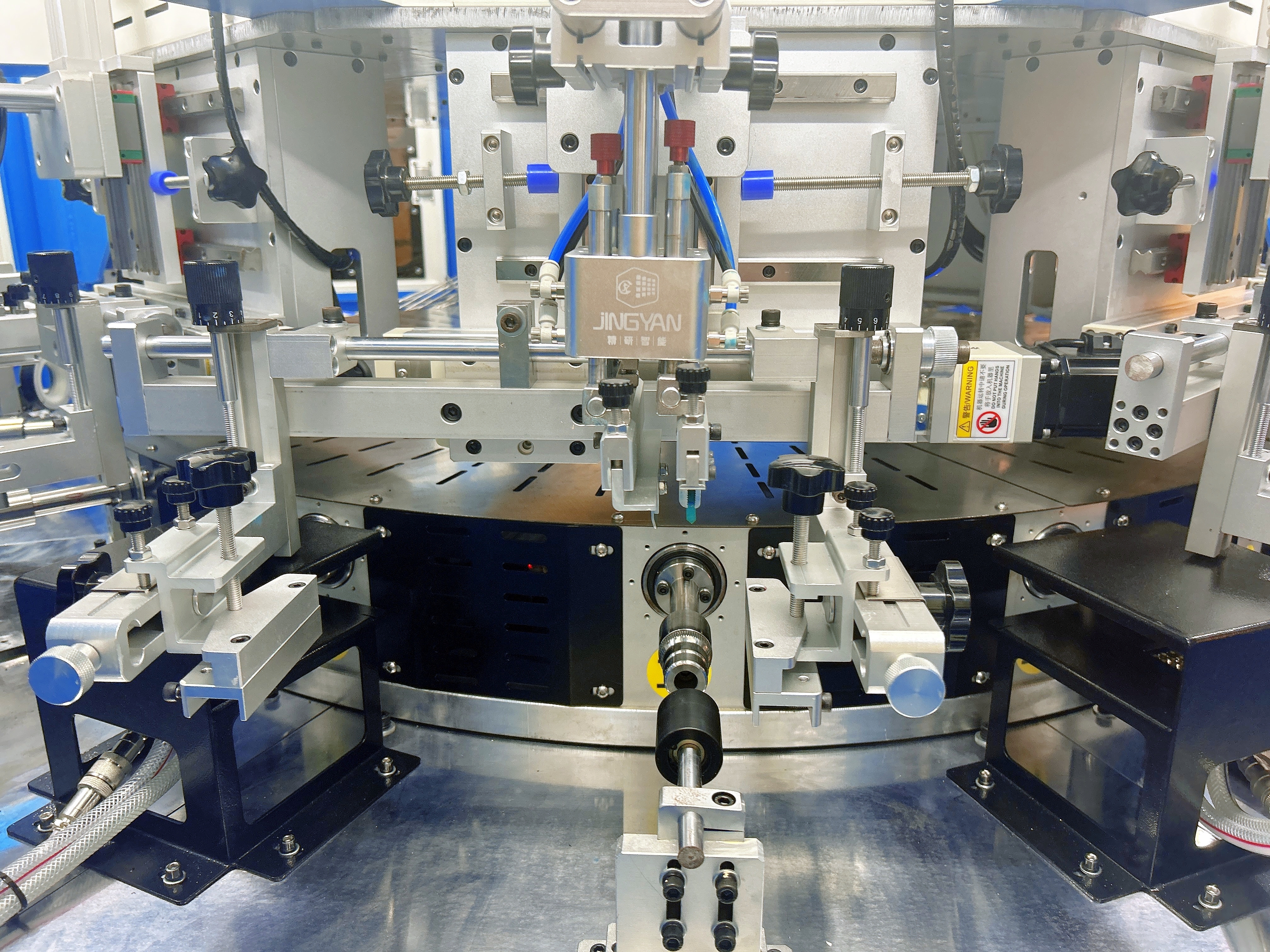

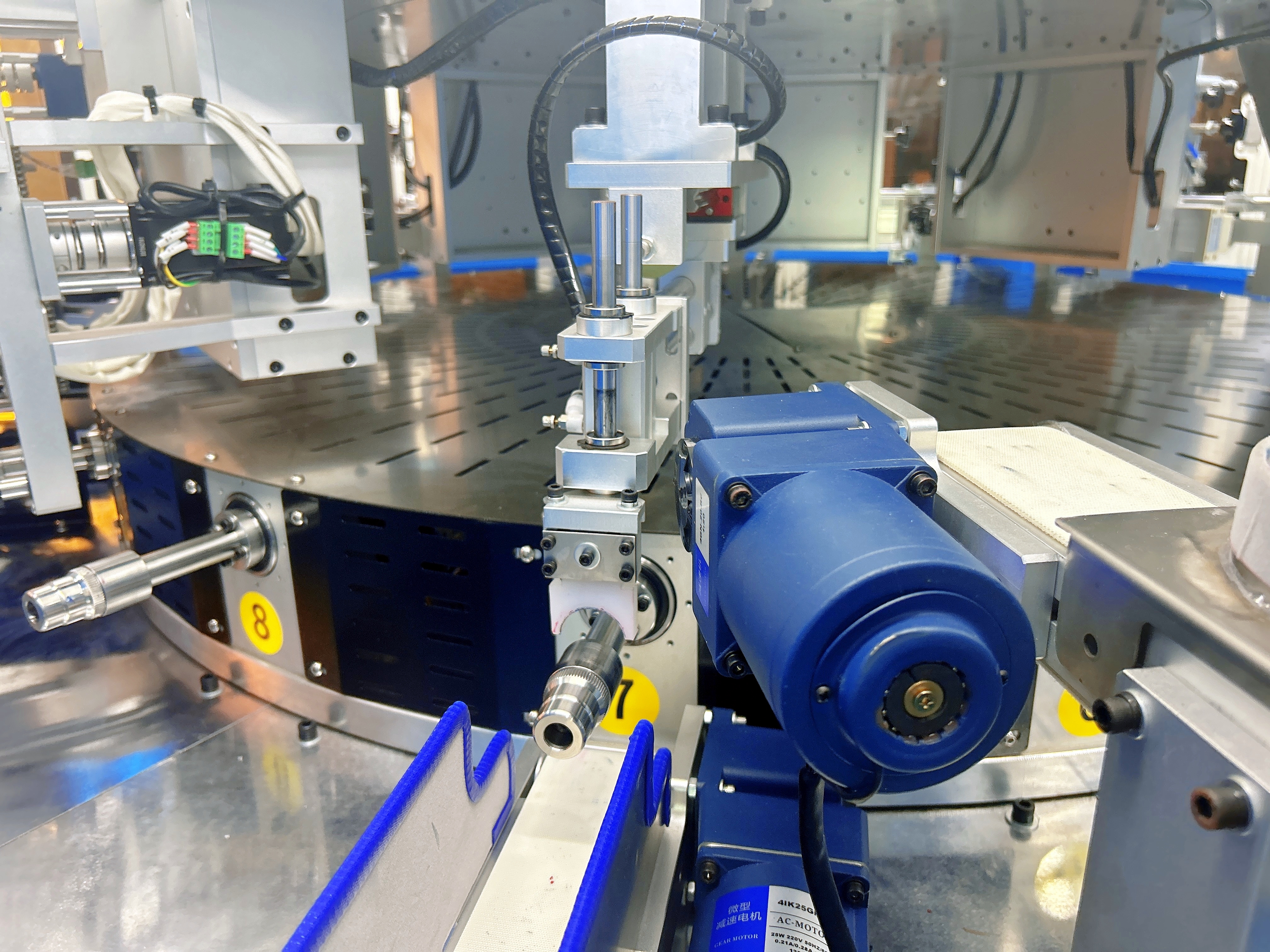

四，设备细节展示：

五，设备的技术参数：

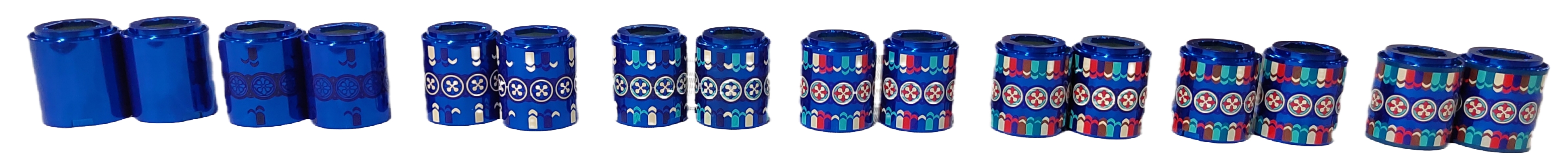

①　丝网印刷工件：依客人提供盖子进行设计

                             洋河蓝优下套，双色丝网印刷

                             中盖单色丝网印刷，一印一烫浮雕印刷

                             M6+西藏版中套印刷 4+3=7色（二次上机印刷）

②　定 位 机 构： 需要定位的盖体顶部有特征可定位（视觉拍照定位）目前有M6+顶侧定位；

③　丝网印刷速度：蓝优丝网印刷单色双色45-50PCS/分 ；

                             一印一烫45---50PCS/分；

                             M6+西藏版中套丝网印刷45--50PCS/分。

④　印刷套色精度： ±0.10mm

⑤　电  源： 3∅380V 50HZ 20.5KW

⑥　气  源： 5---7bar

⑦　机器外型尺寸： 3820mm * 2640mm * 1980mm

⑧　机器正常操作使用占用面积： 5200mm * 3800mm*2200mm

六，设备的保管使用环境：

七，产品适用范围：

八，我们的服务：

①如有必要，我们的工程师可提供上门服务。

②发货前我们会提供测试视频及相关测试标准。

③发货前请确认机器完好，调试完毕。

④我们提供 12 个月主机质保。

⑤产品通过质量体系和CE认证。

⑥我们提供24小时在线客服。

⑦免费提供易损件物料清单。

九，我们的优势：

①我们我的技术团队累积了行业20年的研发和生产经验。

②我们的售后团队有16年丝网印刷相关售后服务经验，售后无忧。

③我们是一家产销一体的专业生产中高端丝网印刷自动化设备的制造商，我们有专业的科研人员。

④我们有敬业的售后保障服务小组，及时为您解决一切问题。

十，我们提供的国内包装：
